起源の場所:
アンホイ、中国
ブランド名:
WNK
証明:
CE, ISO, HART
モデル番号:
WNK51

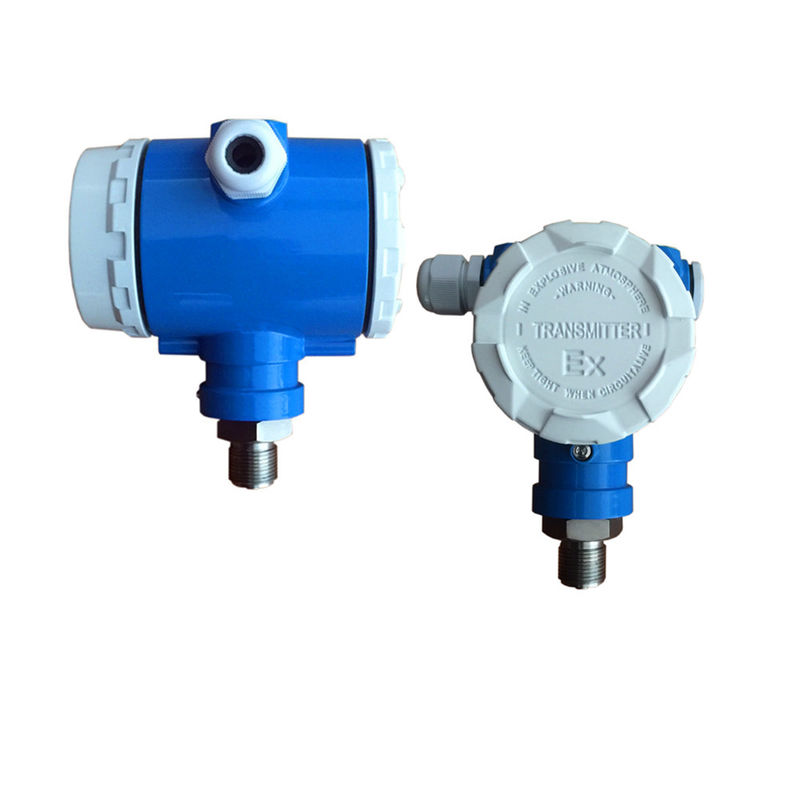

理性的な4-20mAはケイ素2"のスマートな圧力送信機をファイルされた産業のための取付金具拡散させました
WNK5シリーズ圧力送信機は合肥市WNKのスマートな技術Co.、株式会社によって提供される高性能圧力送信機です。それは圧力、差動圧力の物理的な信号を変形させ、細胞センサーを集め、デジタル処理による標準的な信号へのレベル等は、巡回します。
私達のWNK5シリーズに進められた指定集積回路のデジタル テクノロジーの適用によって最もよい精密および信号の均等性があります。送信機の各セットは広い働く温度較差の最高の精密そして小型漂流を保障するために私達の工場で償われる周囲温度です。
プロダクト塗布
1.工学プロセスのおよび測定のすべての区域のガス、蒸気または液体のゲージ及び絶対圧の測定。
2.液体のレベル、容積または固まりの測定。
3.検出部を使用して、ガス、蒸気および液体の流れの流れを測定して下さい。（容積およびマス フロー）
4. 700barまでの高圧。
製品の機能
1. 0.05%までの高い参照の正確さ。
2. 1年間長期漂流≤±0.25%URL。
3. 選択のための雄鹿、PROFIBUS-PAまたはFFの議定書。
4. 本質的に安全な、防爆耐圧防爆
5. 範囲の比率の100:1
6. 容易な口径測定のためのスマートなタイプ
技術的なデータ
| 測定された媒体 | 液体、ガスおよび蒸気 |
| 圧力範囲 | -100KPa~70MPa |
| 出力信号 | 4~20mAの雄鹿、選択のためのPROFIBUS-PA |
| 正確さ | 0.075%、より高く要求あり次第 |
| 安定性 | 5年間URLの±0.15% |
| 温度の漂流 | URL/10ºCの±0.03% |
| 表示 | 任意LCD、かポインター |
| ハウジング材料 | Aluminum14 |
| プロセス関係 | M20×1.5;G1/2;1/2NPT |
| 保護クラス | IP66/67 |
| 元防止 | Exia II CT4の要求ごとの他の選択 |
| 電源 | 10.5-55V DC 10.5-30V DC |
| 周囲温度 | -40 85ºCに、- 80ºCfor LCDヘッダーへの40 |
| 保管温度 | -45 85ºCに、- LCDヘッダーのための80ºCへの40; |
| 測定 | 表示を使って:95*126*52 （mm） |
| 表示なし:95*115*52 （mm） | |
| 純重量 | 1.7kg （ブラケットまたはプロセス関係なしで） |
設置図表
命令シート
| モデル | プロダクト細部 | ||
| WNK51 | スマートな高精度圧力送信機 | ||
| コード | 承認 | ||
| A | 非危険な区域のため | ||
| 1 | ExiaIICT6 | ||
| 2 | ExiaIICT4 | ||
| 3 | ExdIIBT6 | ||
| 他の承認かより多くの情報のために、私達と連絡して下さい | |||
| コードして下さい | 出力コード | ||
| A | 4… 20mA | ||
| H | 4… 20mAの雄鹿 | ||
| P | PROFIBUS-PA | ||
| F | FF | ||
| コード | 表示 | ||
| A | 表示無し | ||
| L | LCD | ||
| コード | 収容;ケーブルの記入項目;保護 | ||
| A | Aluminum14、M20×1.5、IP66/67 | ||
| B | アルミニウム14、G1/2、IP66/67 | ||
| C | Aluminum14,1/2NPT、IP66/67 | ||
| コード | ゲージ圧のためのセンサーの範囲、 | コード | 絶対圧のためのセンサーの範囲、 |
| 1C | 100mbar （10kPa/1mH2O） | 2C | 100mbar （10kPa/1mH2O） |
| 1E | 250mbar （25kPa/2.5mH2O） | 2E | 250mbar （25kPa/2.5mH2O） |
| 1F | 400mbar （40kPa/4mH2O） | 2F | 400mbar （40kPa/4mH2O） |
| 1H | 1bar （100kPa/10mH2O） | 2H | 1bar （100kPa/10mH2O） |
| 1K | 2bar （200kPa/20mH2O） | 2K | 2bar （200kPa/20mH2O） |
| 1M | 4bar （400kPa/40mH2O） | 2M | 4bar （400kPa/40mH2O） |
| 1P | 10bar （1MPa/100mH2O） | 2P | 10bar （1MPa/100mH2O） |
| 1S | 40bar （4MPa/400mH2O） | 2S | 40bar （4MPa/400mH2O） |
| 1U | 100bar （10MPa/1000mH2O） | 2U | 100bar （10MPa/1000mH2O） |
| 1W | 400bar （40MPa/4000mH2O） | 2W | 400bar （40MPa/4000mH2O） |
| 1X | 700bar （70MPa/7000mH2O） | 2X | 700bar （70MPa/7000mH2O） |
| コード | 口径測定、単位 | ||
| 1 | センサーの範囲、mbar/棒 | ||
| 2 | センサーの範囲、kPa/MPa | ||
| 3 | センサーの範囲、mmH2O/mH2O | ||
| 4 | センサーの範囲、psi | ||
| コード | ダイヤフラム材料 | ||
| 1 | 316L | ||
| 2 | 合金C-276 | ||
| X | 他の特別な条件 | ||
| 他の特別な種類のダイヤフラムのために、私達と連絡して下さい。 | |||
| コードして下さい | 関係を処理して下さい;ねじ | ||
| GA | 雄ネジG1/2の内部の穴3mm、316 | ||
| GB | 雄ネジG1/2の内部の穴11.4mm、316 | ||
| GC | 女性糸G1/2の内部の穴3mm、316 | ||
| GD | 女性糸G1/2の内部の穴11.4mm、316 | ||
| NA | 雄ネジ1/2NPTの内部の穴3mm、316 | ||
| NB | 雄ネジ1/2NPTの内部の穴11.4mm、316 | ||
| NC | 女性糸1/2NPTの内部の穴3mm、316 | ||
| ND | 女性糸1/2NPTの内部の穴11.4mm、316 | ||
| MA | 雄ネジM20×1.5の内部の穴3mm、316 | ||
| MB | 雄ネジM20×1.5の内部の穴11.4mm、316 | ||
| JX | 他の特別な条件 | ||
| 他の特別な関係のねじのために、私達と連絡して下さい。 | |||
| コードして下さい | 関係材料を処理して下さい | ||
| 3 | 316 | ||
| H | Cを合金にして下さい | ||
| コードして下さい | 過電圧の保護 | ||
| A | いいえ | ||
| M | 過電圧の保護 | ||
| コード | 取付金具 | ||
| A | いいえ | ||
| U | 管のための取付金具 | ||
| 典型的なmodel#:WNK51 AHL A1P21 MA3のAU | |||
