電源: | 24VDC、12VDC 24VDC 12-36VDC | 圧力タイプ: | 絶対的存在(A)のG)の差動ゲージ( |
---|---|---|---|
出力信号: | 0-5V / 10V、4〜20mA / HART | 適用: | オイル、液体、ガス、水、水実用的なシステム |
出力: | 2ワイヤー4-20mA、任意雄鹿コミュニケーション4-20mA雄鹿またはProfibus | 材料: | 316Lの1Cr18Ni9Tiステンレス鋼 |
プロセス関係: | M20X1.5男性、1/2NPT等、1/4NPTまたは1/2NPT、G1/4 | ダイヤフラム材料: | SS316L、Hastelloy C |
測定の範囲: | -0.1MPa~0;0~100Mpa | 材料の収容: | アルミ合金、304ステンレス鋼 |
ハイライト: | スマートなタイプ圧力送信機,デジタル圧力送信機 |
雄鹿のProtolの流れの測定のための差動スマートな圧力変換器
製品の説明
流れの測定のための差動圧力送信機
水圧の相違の測定によって管、それを通る流量が流動度を計算して可能な間。差動圧力流れの測定のために、第一次および二次要素は使用される。第一次要素は流れの増加として圧力の相違を作り出すように設計されている。共通の開口部版、ベンチュリ管、流れのノズルおよびピトー管であること。二次要素は差動圧力送信機である。第一次要素によってできるだけ正確に作り出される差動圧力を測定することを設計する。特に差動圧力測定が周囲温度のような流動ライン圧力、温度または他の特性の変更によって影響されないことは、重要である。
よいDPの送信機は他の変更変数にもかかわらず差動圧力が正確に測定されることを、保障し、確実に差動圧力を表す信号を送信する。典型的な制御ループでは、送信機信号は制御弁を通して流動度を調整するのに出力が使用されているコントローラーに与えられる。

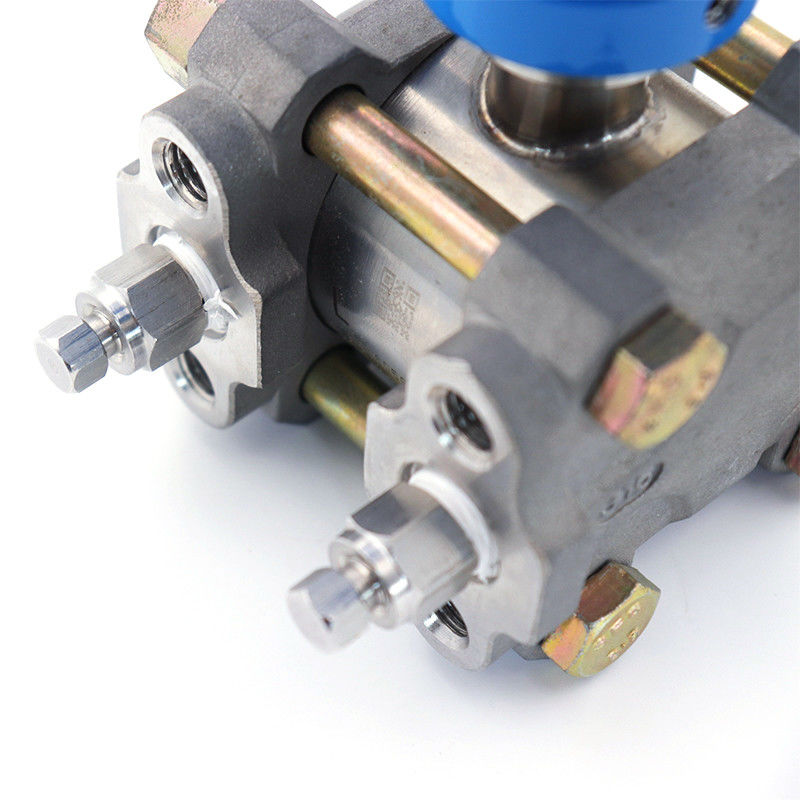

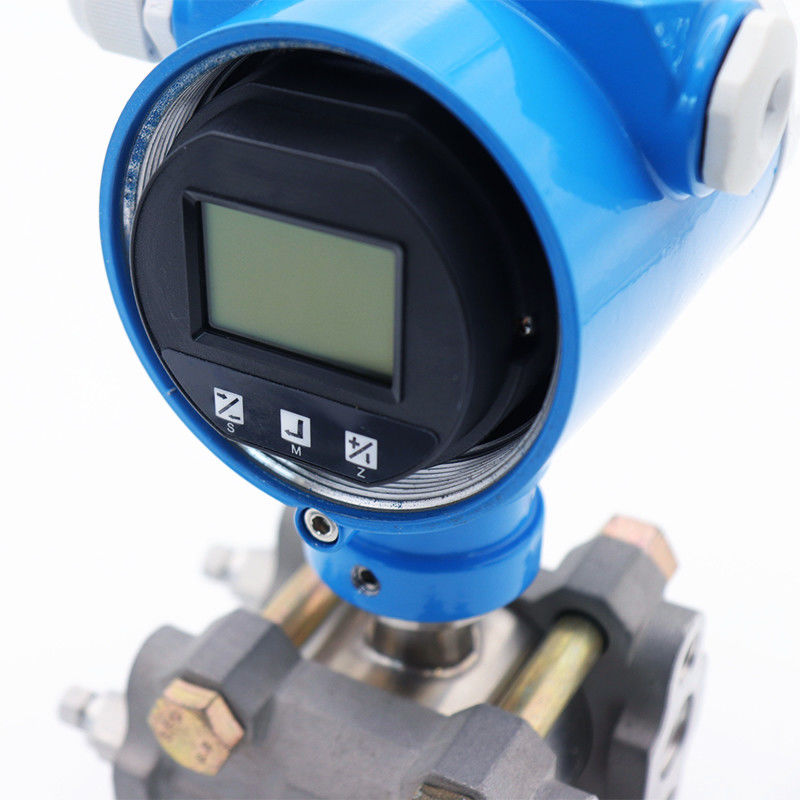

細部のイメージ
タンクの最も高いですか中間の部分は差動圧力送信機の低圧の側面[L]であり、タンクの低い部分は高圧側面[H]である;

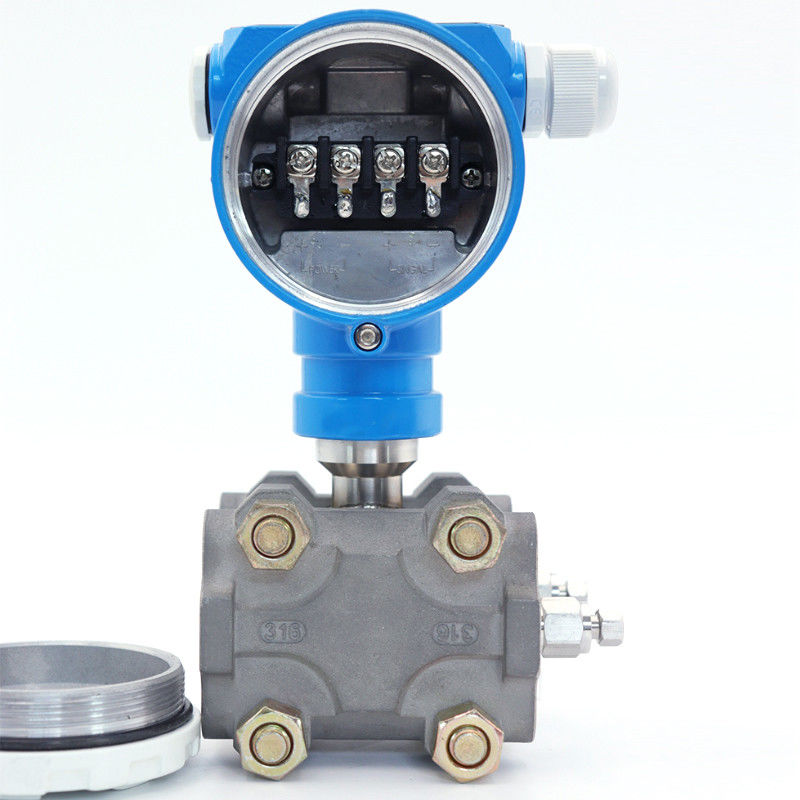

ケーブルの直径φ8 | φ12.Signalターミナルは電気箱の別のコンパートメントにある。カバーのワイヤーで縛ることができるねじを抜きなさい。

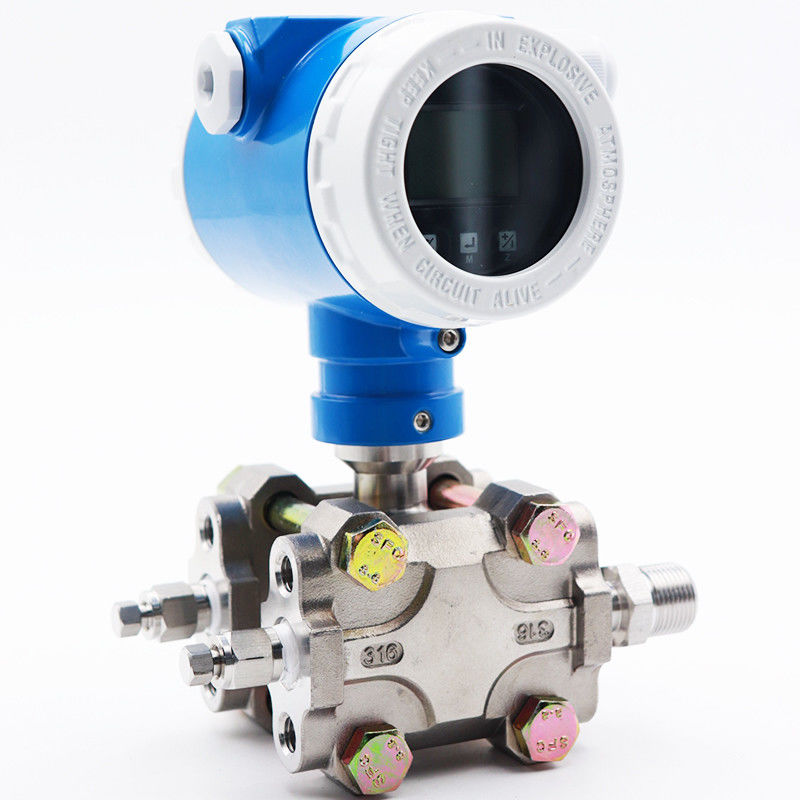

差動圧力送信機ハウジング材料はアルミニウム14、プロセス関係であるIP66/67の保護の評価とのステンレス鋼、である。
プロダクト使用法
プロダクト他の適用
差動圧力送信機は一般的媒体の圧力、流れ、液体レベル、容積、等を計算するためにである。それは、天燃ガス化学、エネルギー発電所、例えばペーパー、ミルクの製造工業で作成のような産業制御フィールドで主に、パイプラインの割合制御される必要がある使用されパイプラインの流れを監察し、割合を制御するのに衛生学の差動圧力送信機が使用されている。
